ATOS Compact Scan

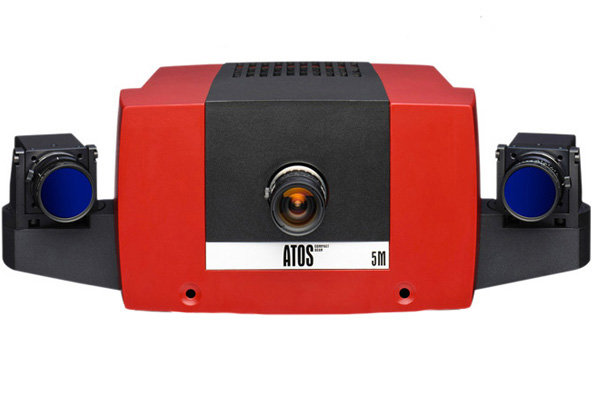

ATOS Compact Scan – 紧致型三维光学扫描器
![](/upLoad/product/month_1812/201812111409417401.jpg)
ATOS Compact Scan 是新一类紧致型三维光学扫描检测仪。其构造灵巧、简洁,应用适应性强。ATOS Compact Scan 使三维光学测量技术的应用领域得到进一步扩展,用于三维测量、分析各式零件、模型等。
先进的硬体配套功能全面强大的扫描及检测软件,加上统一的软硬体培训课程,以及全球化技术支援网络,GOM 公司为使用者提供极具价格竞争力的一站式光学测量解决方案。
![](/upLoad/product/month_1809/201809201709489689.jpg)
ATOS Compact Scan 的特点
蓝光技术
扫描及探针测量
测量体积可大可小
构造紧致,使用便捷
可擕式测量
完整配套的测量系统
蓝光技术
![ATOS Compact Scan](/upLoad/product/month_1809/20180925155513465.jpg)
与外界光线条件无关的扫描
快速扫描大型零部件
基于 ATOS Triple Scan 的先进技术
低维护成本
高品质的测量资料
扫描及探针测量![](/upLoad/product/month_1812/201812111408465106.jpg)
![](/upLoad/product/month_1812/201812111408465106.jpg)
GOM 工业立体相机技术
即使针对最小的零件,仍能用高分辨率摄取细节
型面扫描和探针测量有机结合
扫描和掌上型探测切换自如
测量体积可大可小![](/upLoad/product/month_1812/201812111408543119.jpg)
![](/upLoad/product/month_1812/201812111408543119.jpg)
针对不同测量任务,能有针对性的调配精度、分辨率和清晰度
只须同一测量头,就完成数位化处理大小不同的零部件
全面分析零部件
测量物件大小广及很小到高达几十米
构造紧致,使用便捷![the compact class](/upLoad/product/month_1812/201812111409001103.jpg)
![the compact class](/upLoad/product/month_1812/201812111409001103.jpg)
任何环境都可以便捷的测量
高性能系统元件(立体相机分辨率为两百万和五百万图元)
适用于各种复杂的测量和检测任务
新应用(狭窄空间里的测量、车辆内外饰件测检等)
可擕式测量![atos-compact-scan](/upLoad/product/month_1812/201812111409058597.jpg)
![atos-compact-scan](/upLoad/product/month_1812/201812111409058597.jpg)
运输方便
轻型测量头
便携、功能强大的影像处理电脑
箱式集结系统,完配测量系统、三脚架、尺规和手动转动台等
完整配套的测量系统![atos-compact-scan](/upLoad/product/month_1812/201812111409129237.jpg)
![atos-compact-scan](/upLoad/product/month_1812/201812111409129237.jpg)
精心设计的“开箱”解决方案:测量头、可擕式电脑、软件、各种配件
ATOS 高精度立体相机
配套的测量和检测软件
完善的培训和技术支援服务
ATOS + GOM Inspect – 功能强大的测量和检测软件
ATOS 应用软件支撑全部扫描过程,并按测量专案方式,有效管理不同测试任务。
ATOS 软件用于操纵测量头、处理三维点云以及编辑和后处理资料。其图形操作介面架构清晰明瞭,便于使用。ATOS 软件满足在品质控制、製造生产及逆向工程等方面的任务需要。
![](/upLoad/product/month_1812/201812111409257635.jpg)
GOM Inspect 是一款免费使用的三维网格处理及检测结果视读软件,用于根据 ATOS 资料或三维点云进行三维分析。
GOM Inspect 不仅仅是一个结果视读软件。它还包括有整套的工具,用于先进的网格处理及评估。
GOM Inspect 除了 ATOS 资料,出自镭射扫描器、CT 和其他白光扫描器的资料也适用于这款免费应用软件。这一套装软件里包含了输入、后处理以及评估方面的各项功能。
免费的结果视读器
使用 ATOS Inspect 软件,便于及时直观的与相关人员分享 ATOS 结果,进一步分析资料,讨论问题所在,提升合作品质,加速决策进程。
技术参数
![]() |
![]() |
|
系统配置 | ATOS Compact Scan 2M | ATOS Compact Scan 5M |
照像像数 | 2 x 2 000 000 | 2 x 5 000 000 |
测量范围 | 35 x 30 – 1000 x 750 mm2 | 40 x 30 – 1200 x 900 mm2 |
点间距 | 0.021 – 0.615 mm | 0.017 – 0.481 mm |
工作距离 | 450 – 1200 mm | 450 – 1200 mm |
测量头尺寸 | 340 mm x 130 mm x 230 mm | |
重量 | 大约 4 kg | |
测量头控制器 | 集成 | |
线缆长度 | ~ 30 m | |
测量头定位 | 手动或者自动(转动台) | |
电脑(影像处理) | 可擕式电脑或者电脑工作站 | |
作业系统 | Windows 7 | |
应用软件 | 资料获取、处理及全面检测 | |
外界光线 | 不敏感 | |
外界振盪 | 由于 GOM 动态参考系统的原因,故不受影响 | |
操作温度 | 5 – 40°C, 非冷凝 | |
电源 | 90 – 230 V AC |
